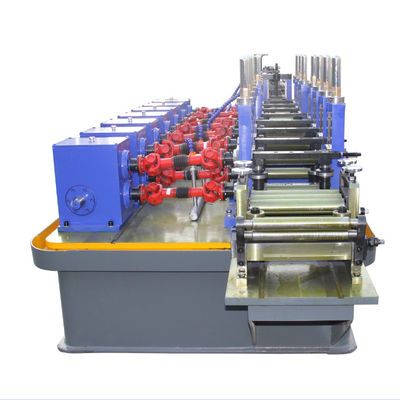

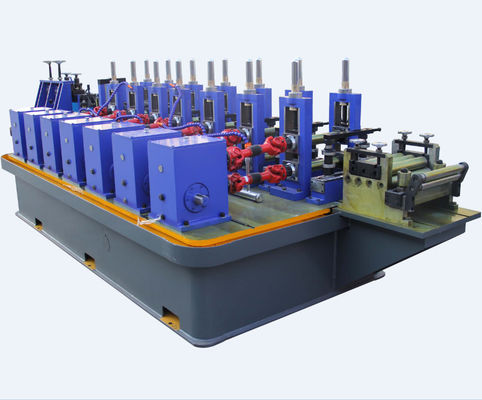

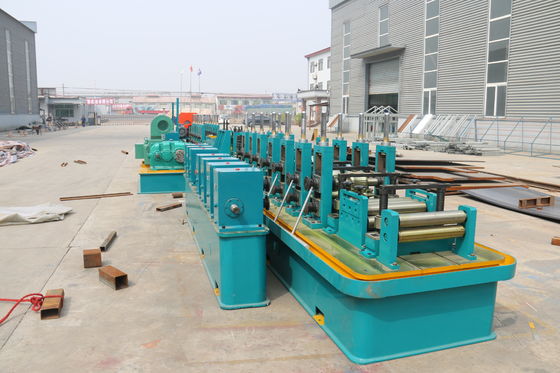

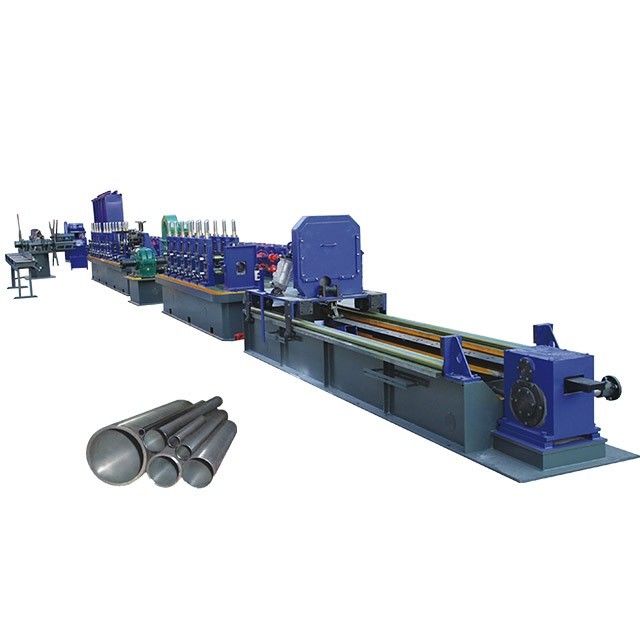

সিই ডাউনপাইপ রোল বিরচন মেশিন 50 মি / মিনিট উচ্চ ফ্রিকোয়েন্সি ঝালাই
উপাদানটির ভূমিকা:
আনকোলার
ব্রিফিং: বায়ুযুক্ত ব্রেক দিয়ে সহজেই কয়েল পরিবর্তন করতে রোটারি টাইপ
পরামিতি:
| কয়েল এর সর্বোচ্চ.ওয়েট |
3000 কেজি |
| কুণ্ডলী ভিতরে ব্যাস |
450-520 মিমি |
| কয়েল এর সর্বোচ্চ.বর্গ |
1600 মিমি |
| কয়েল এর সর্বোচ্চ.উইথ |
400 মিমি |
কম্পিউটার নিয়ন্ত্রিত উড়ন্ত স
| স্বয়ংক্রিয় নিয়ামকের শক্তি |
18.5KW |
| ব্যাস সর্বোচ্চ কাটা |
90 মিমি |
| কাটার দৈর্ঘ্যের ব্যাপ্তি |
4 মি -7 মি |
| সর্বোচ্চ কাটা বেধ |
4 মিমি |
| প্রকার: ধাতু কর্ক ডিস্ক |
600 * 70 * 2.5 মিমি |
| করাত শক্তি |
22 কেডব্লু |
| কাটিয়া দৈর্ঘ্যের যথার্থতা |
মধ্যে + 0.3 মিমি |
বিরচন মেশিন
| উল্লম্ব রোলারস |
7 পদক্ষেপ |
| উল্লম্ব খাদের ব্যাস |
60 মিমি |
| খাদ উপাদান |
40 জিআর |
| অনুভূমিক রোলার্স |
8 পদক্ষেপ |
| অনুভূমিক খাদগুলির ব্যাস |
40 মিমি |
| রোলারগুলির উপাদান |
গ্র 12 |
| উল্লম্ব স্ট্যান্ড |
45 # ইস্পাত, তাপ চিকিত্সা এইচআরসি 60-64 |
| অনুভূমিক স্ট্যান্ড |
ফোর স্টিল |
| গাইড খাদ |
.ালাই লাইন সামঞ্জস্য করুন |
| কুলিং বাক্স |
ldালাই শীট, মেশিন এবং পাইপ অনুযায়ী দৈর্ঘ্য নিশ্চিত |
| দ্রুততা |
30-90 মি / মিনিট |
প্রক্রিয়া প্রবাহ:
ডাবল-মাথা আনকোলার --- এক সাথে কুণ্ডলী কাটা এবং ldালাই ---- অ্যাকিউমুলেটর --- ফ্ল্যাপ্টিং - গোলাকার পাইপ গঠন
--- শীতলকরণ --- স্কয়ার পাইপ গঠন ---- সাইজিং --- উড়াল কাটা --- টেবিল রান আউট
মূল ড্রাইভ
এ, প্রধান মোটর জেড 4-225-11,110 কেডব্লিউ ডিসি মোটর জেড 4-225-11,110 কেডব্লিউ
বি, স্পিড রিডুসার মডেল জেডএলওয়াই 200, অনুপাতটি 16: 1 জেডএলওয়াই200 16: 1
সি, ড্রাগ ডিভাইস ইউরো ডিসি নিয়ন্ত্রণ ডিভাইস
বাট ldালাই মেশিন
ক, প্রস্থ:<400মিমি
বি, ঘনত্ব:<3.0মিমি
সঞ্চালক
এ, উপাদান: কোণ এবং চ্যানেল লোহা দিয়ে তৈরি
বি, খাওয়ানোর গতি: 150 মি / মিনিটের উপরে
সি, সংগ্রহ ক্ষমতা:< 2000 কেজি
প্রস্থ সামঞ্জস্য
ব্যাপ্তি: 94-290 মিমি
রোলার জমে
এ, উপাদান: জিসিআর 15
বি, খাওয়ানো রোলারগুলি: 150 মিমি, 2 পিসি
সি, মোটর: 5.5 কেডব্লিউ, 6 ক্লাস, 1 সেট
সাইজিং পার্টস
এ, উল্লম্ব খাদ: 6 টি পদক্ষেপ
বি, খাদটির ব্যাস: 60 মিমি
সি, খাদ উপাদান: 40Gr
ডি, অনুভূমিক খাদ: 6 টি পদক্ষেপ
ই, খাদটির ব্যাস: 40 মিমি
এফ, রোলারগুলির উপাদান: গ্র 12
জি, ব্যবহার: বৃত্তাকার পাইপটি কঠোরভাবে বৃত্তাকারে তৈরি করুন, বর্গাকার পাইপটি গঠন করুন এবং বর্গক্ষেত্রটি কঠোরভাবে বর্গাকারে করুন।
এইচ, অনুভূমিক স্ট্যান্ড: ইস্পাত জালিয়াতি
আমি, টার্কের মাথা: চাটুকার জন্য ব্যবহার করুন
জে, গতি: 30-90 মি / মিনিট
কে, দুটি সেট ছাঁচ: 15 * 15 মিমি জন্য, অন্যটি 45 * 45 মিমি জন্য।
4.10 টেবিল রান আউট
স্বয়ংক্রিয় রেল টাইপ রান আউট টেবিল
4.11 উচ্চ-ফ্রিকোয়েন্সি
এ, মডেল: জিপি 150-0.4
বি, ইনপুট শক্তি: 3P, 380V, 50HZ
সি, আউটপুট শক্তি: 150KW
ডি, আউটপুট পাওয়ারের নিয়ন্ত্রণ মোড: মাইক্রোপ্রসেসর দ্বারা নিয়ন্ত্রিত
ই, আউটপুট ফ্রিকোয়েন্সি: 350-420KHZ
